LiFEPO4 Aliant в разборе

  • Категория: Статьи
  • Просмотров: 17626

Познакомимся с внунтренним устройством АКБ Aliant на примре YLP07.

АКБ Aliant в разборе

Сняв корпус мы видим пакет LiFEPO4 батарей по 3.3V каждый, электронную схему балансировки батарей (BMS) проводку и терминалы. Схема балансировки находится сбоку АКБ.

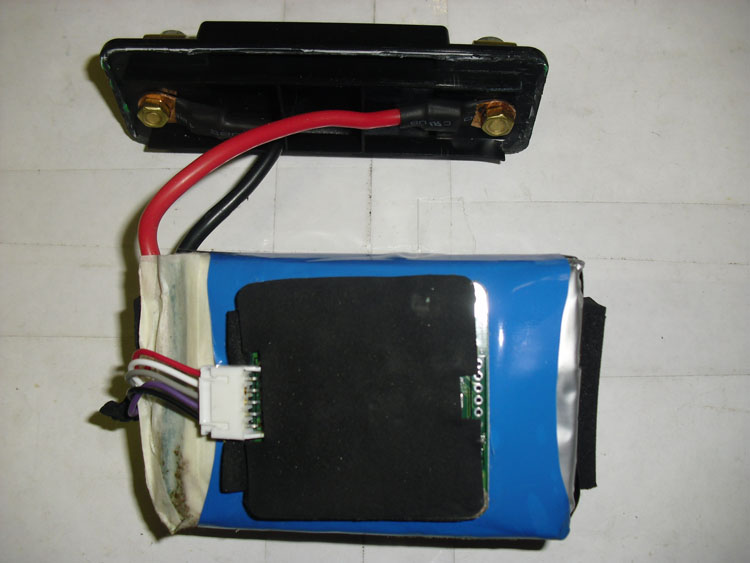

АКБ Aliant YLP07 в разобранном состоянии

на этой фото мы видим, что силовые провода прикручены к терминалам. Справа на пакете батарей находится демпфер. Такие демпферы находятся с каждой стороны батареи и обеспечивают надежное крепление элемента внутри корпуса батареи. Специальный демпфер закрывает схему балансировки.

Литий Железо Фосфатный АКБ YLP07 в разобранном состоянии

Схема балансировки управляется микроконтроллером и предназначена для равномерного подзаряда пакета батарей, соединенных последовательно. В отличии от свинцового АКБ литиевые банки, соединенные последовательно нуждаются в индивидуальной подзарядке.

Aliant - литий-железо-фосфатные элементы

Если вскрыть фольгу пакетика с элементами то внутри можно увидеть покрытые карбоновым напылением литий-железо фосфатные пластины. Карбоновое напыление присутствует в композитных литий-железо фосфатных элементах, значительно увеличивая число циклов батареи, а так же отдаваемый ток. При вскрытии фольги - элементы не горят, а температура не увеличивается.

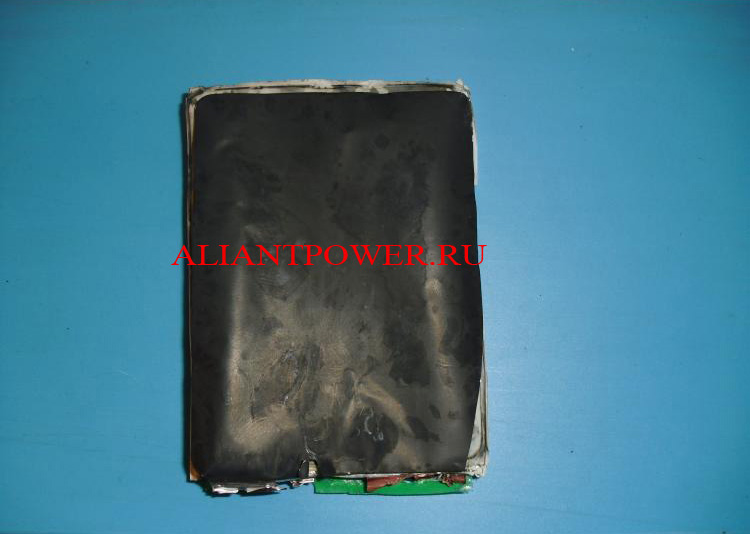

литий-железо-фосфатный элемент

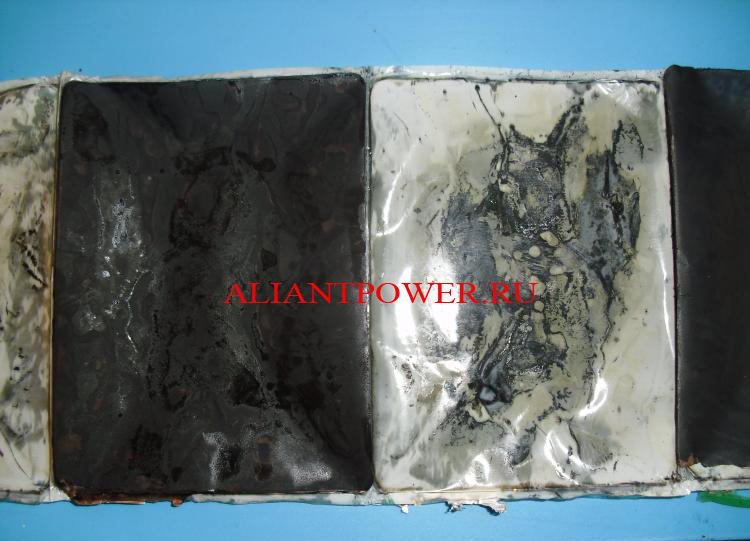

сложены слойкой с диэлектрическим изолятором

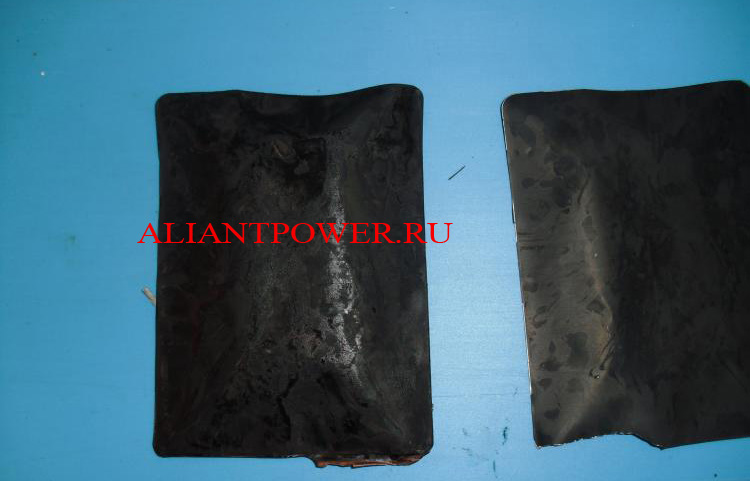

 LiFEPO4

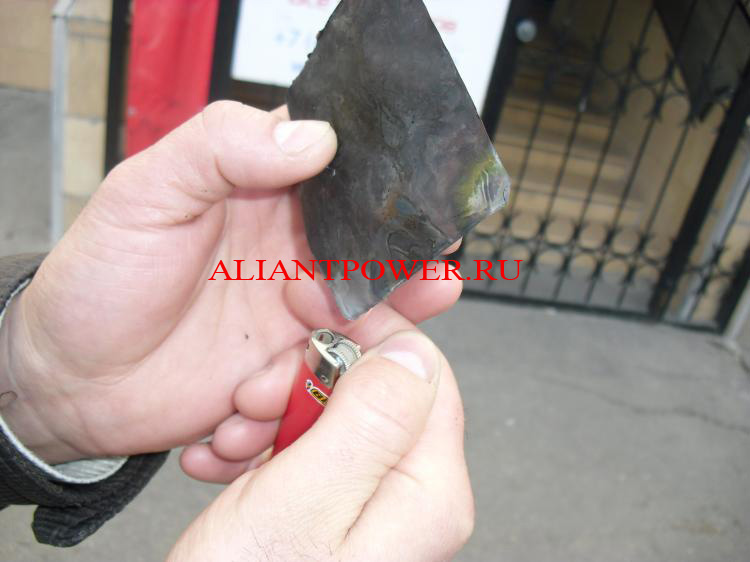

особенностью наших банок LiFEPO4 в серии YLP является то, что они не горят

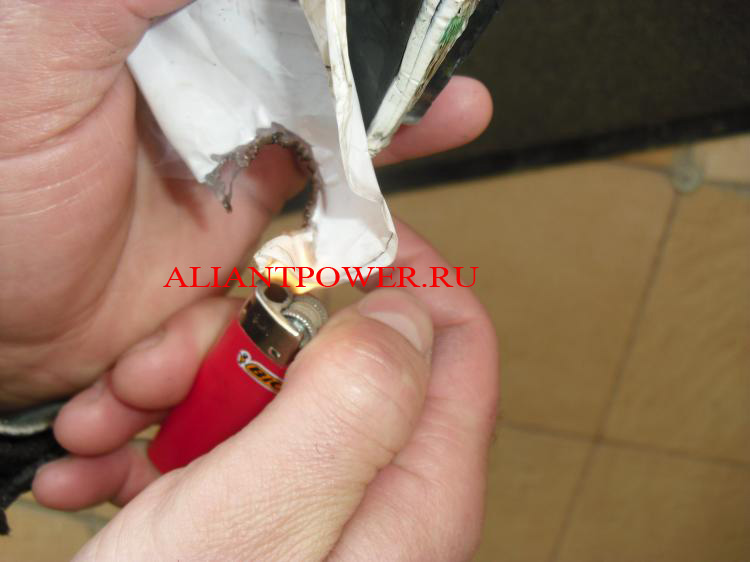

диэлектрик плавится и дымится, но не воспламеняется и не горит

Комментарии

0 #7 Aliant 20.01.2021 01:10
Защита от КЗ не практикуется на пусковых батареях. От КЗ защищены тяговые батареи серий E и EA. Если вы подумаете почему - то легко поймете - потому что токи на которых работают пусковые батареи моментами близки к токам КЗ защита, которая стабильно и долговременно может работать на таких токах имеет внушительные размеры, требует охлаждения а так же увеличивает стоимость аккумулятора. Поэтому пусковые батареи на рынке не имеют той же защиты что и тяговые. По этой же причине производители свинцовых пусковых батарей в течение 80 лет производства не устанавливают на них защиту от КЗ.

Цитирую Andrey1111:
Добрый день, подскажите, а защиты от КЗ получается тоже нет?
Цитировать
0 #6 Andrey1111 19.01.2021 16:46
Добрый день, подскажите, а защиты от КЗ получается тоже нет?
Цитировать
0 #5 Егор Panov 01.10.2019 20:14
Здравствуйте! У вас появились гарантийные акб?
Цитировать
0 #4 Aliant 18.09.2019 01:07
Здравствуйте.

Правильно, в пусковых литиевых аккумуляторах так же как и в свинцовых нет схем защит по причине громоздкости и дороговизны надежного решения работающего на пусковых токах. В тяговых АКБ серий E,EA, рассчитанных на меньшие токи - схема управления АКБ так же выполняет и функции защиты.

Цитирую Евгний:
добрый день. выходит так,что тут БМС выполняет только функцию балансира ? силовые провода идут сразу с ячеек.
Цитировать
0 #3 Евгний 14.09.2019 15:12
добрый день. выходит так,что тут БМС выполняет только функцию балансира ? силовые провода идут сразу с ячеек.
Цитировать
0 #2 Aliant 02.01.2019 13:54
С Новым Годом, Олег

на 02.01.2019 ни одной гарантийной батареи нет, обратитесь в сезон, возможно - появятся

Цитирую Oleg Yantsen:
Здравствуйте, с Новым годом! На сей момент в наличии есть YLP24 c дисконтом, с исправной платой управления? Возьму 3- 4 шт, для сбора одной полноценной. =+792289797 сорок четыре, ватсапп вайбер
Цитировать
0 #1 Oleg Yantsen 01.01.2019 11:10
Здравствуйте, с Новым годом! На сей момент в наличии есть YLP24 c дисконтом, с исправной платой управления? Возьму 3- 4 шт, для сбора одной полноценной. =+792289797 сорок четыре, ватсапп вайбер
